產品名稱
|
高低溫交變濕熱試驗箱/高低溫交變濕熱箱(High and low temperature alternating temperature humidity test chamber)
|
|
產品用途
|
該系列產品適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各性能項指標。
|
|
箱體結構
|
高低溫交變濕熱試驗箱箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。
補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
水路系統管路電路系統則采用門式開啟，方便維護和檢修。
門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。
箱體左側配直徑30mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用。(孔徑或孔數須增加定貨時說明)。
機器底部采用高品質可固定式PU活動輪。
|
|
控制系統
|
高低溫交變濕熱試驗箱溫濕度控制儀表采用“韓國”全進口超大屏幕畫面（5.7寸LED顯示器），熒幕操作簡單，程式編輯容易，無須按鍵輸入，屏幕直接觸摸選項。
控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示。
具有120組程式、每組99段、每段可循環999步驟的容量，每段時間設定最大值為99小時59分。
資料及試驗條件輸入后，控制器具有熒屏鎖定功能，避免人為觸摸而停機。
具有RS-232或RS-485通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能。
具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。
|
|
制冷系統
|
高低溫交變濕熱試驗箱制冷機采用法國原裝“泰康”全封閉壓縮機。
冷凍系統采用單元或二元式低溫回路系統設計。
美國“艾高”干燥過濾器，臺灣“冠亞”油分離器，意大利“卡士妥”電磁閥。
采用多翼式送風機強力送風循環，避免任何死角，可使測試區域內溫濕度分布均勻。
風路循環出風回風設計，風壓風速均符合測試標準，并可使開門瞬間溫濕度回穩時間快。
升溫、降溫、加濕系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
|
|
符合標準
|
GB/T2423.1-2001、GB/T2423.2-2001、GB/T2423.3-1993、GB/T2423.4-1993
|
|

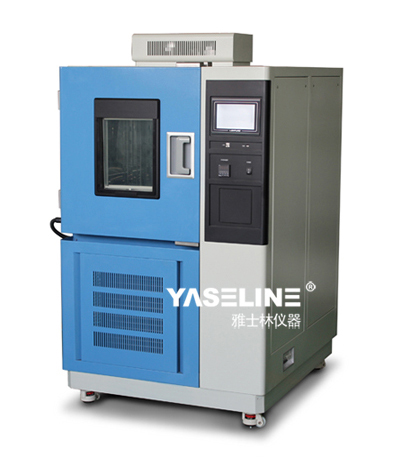

產品圖片
|
|
|
型號
|
GD(J)S-100
|
GD(J)S-225
|
GD(J)S-500
|
GD(J)S-800
|
GD(J)S-010
|
|
工作室尺寸D×W×H
|
450×450×500
|
500×600×750
|
800×700×900
|
800×1000×1000
|
1000×1000×1000
|
|
外型尺寸D×W×H
|
1150×1050×1750
|
1200×1100×1900
|
1450×1400×2150
|
1500×1550×2200
|
1720×1580×2280
|
|
功率(KW)
|
4.5/5.5/5.5/7.0
|
5.0/6.5/6.5/8.0
|
7.5/8.5/8.5/10
|
9.0/11/13/14.5
|
11/12/13/14.5
|
|
性能指標
|
溫度范圍
|
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～130℃ D:-80℃～150℃
|
|
濕度范圍
|
30～98％RH
|
|
波動/均勻度
|
±0.5℃/±2℃
|
|
濕度偏差
|
＋2、-3％RH
|
|
升溫時間
|
1～3℃/min
|
|
降溫時間
|
0.7～1℃/min
|
|
溫濕度運行控制系統
|
控制器
|
進口可編程觸摸式液晶中英文對話式顯示.微電腦集成控制器
|
|
精度范圍
|
設定精度：溫度0.1℃、濕度1％RH，指示精度：溫度0.1℃、濕度1％RH
|
|
溫濕度傳感器
|
鉑金電阻 PT100Ω/MV
|
|
加熱系統
|
全獨立系統，鎳鉻合金電加熱式加熱器
|
|
加濕系統
|
外置隔離式，全不銹鋼淺表面蒸發式加濕器
|
|
除濕系統
|
采用蒸發器盤管露點溫度層流接觸除濕方式
|
|
供水系統
|
加濕供水采用自動控制.且可回收余水.節水降耗
|
|
制冷系統
|
全封閉風冷單級壓縮制冷方式/原裝法國“泰康”/全封閉風冷復迭壓縮制冷方式
|
|
循環系統
|
耐溫低噪音空調型電機.多葉式離心風輪
|
|
使用材料
|
外箱材質
|
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理
|
|
內箱材質
|
SUS304不銹鋼優質鏡面光板
|
|
保溫材質
|
聚氨酯硬質發泡/超細玻璃纖維綿
|
|
門框隔熱
|
雙層耐高低溫老化硅橡膠門密封條
|
|
標準配置
|
多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔（25、50mm）1個
|
|
安全保護
|
漏電、短路、超溫、缺水、電機過熱、壓縮機超壓、過載、過電流保護
|
|
電源電壓
|
AC380V±10％ 50±0.5Hz 三相五線制
|
|
使用環境溫度
|
5℃～＋30℃ ≤85％RH
|
|
注：1、“GD(J)S-100”為高低溫交變濕熱試驗箱型號
2、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
3、可根據用戶的具體要求定做非標型“高低溫交變濕熱試驗室”
本技術信息，如有變動恕不另行通知
|
|
