產品名稱 |
溫度快速變化試驗箱|快溫變試驗箱(Rapid changes in temperature chamber) |
|
產品用途 |
溫度快速變化試驗箱適用于航空航天產品、信息電子儀器儀表、材料、電工、電子產品、各種電子元氣件在高低溫或濕熱環境下、檢驗其各性能項指標。 |
|
箱體結構 |
溫度快速變化試驗箱箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
箱體內膽采用進口高級不銹鋼（SUS304）鏡面板，箱體外膽采用A3鋼板噴塑，增加了外觀質感和潔凈度。
補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
水路系統管路電路系統則采用門式開啟，方便維護和檢修。
門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉。
引線孔(機器左側)可外接測試電源線或信號線使用(直徑25mm或50mm或100mm)。(孔徑或孔數須增加定貨時說明)。
機器底部采用高品質可固定式PU活動輪。 |
|
制冷系統 |
溫度快速變化試驗箱制冷系統及壓縮機：為了保證試驗箱降溫速率和最低溫度的要求，本試驗箱采用一套泰康全封閉壓縮機所組成的二元復疊式風冷制冷系統。復疊式制冷系統包含一個高溫制冷循環和一個低溫制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器是也到能量傳遞的作用，將工作室內熱能通過兩級制冷系統傳遞出去，實現隆溫的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
制冷劑：采用DUPONT公司R404（高溫循環）、R23（低溫循環）
輔助件：膨脹閥（丹麥丹佛斯），電磁閥（意大利CASTEL）；
過濾器（美國愛高）；油離器（臺灣冠壓）等制冷配件均采用進口件。 |
|
制冷原理 |
溫度快速變化試驗箱高低制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成。其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換，將熱量傳給四周介質。后制冷劑經閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫之目的 |
|
符合標準 |
本產品滿足GB2423.22－2001試驗N《溫度變化試驗方法》; 等國家標準，以及其它相關標準的要求。嚴格按GB 10592-89《高低溫試驗箱技術條件》 |
|

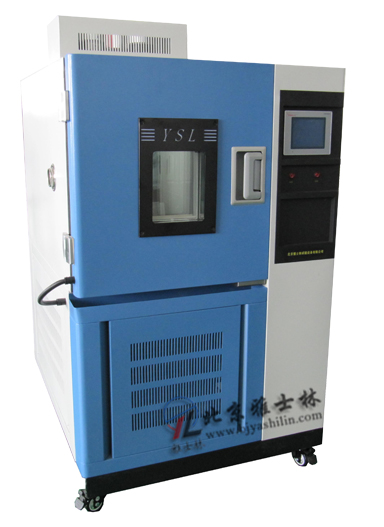

產品圖片 |
|
|
型號 |
KWB-100 |
KWB-225 |
KWB-500 |
KWB-800 |
KWB-010 |
|
工作室尺寸D×W×H |
450×450×500 |
500×600×750 |
800×700×900 |
800×1000×1000 |
1000×1000×1000 |
|
性能指標 |
溫度范圍 |
A:-20℃～150℃ B:-40℃～150℃ C:-60℃～130℃ D:-80℃～150℃ |
|
濕度范圍 |
30～98％RH |
|
波動/均勻度 |
±0.5℃/±2℃ |
|
濕度偏差 |
＋2、-3％RH |
|
升溫時間 |
每分鐘升降溫平均5℃～20℃(可調) |
|
降溫時間 |
每分鐘升降溫平均5℃～20℃(可調) |
|
控制系統 |
控制器 |
進口可編程觸摸式液晶中文對話式顯示.微電腦集成控制器 |
|
精度范圍 |
設定精度：溫度0.1℃、濕度1％RH，指示精度：溫度0.1℃、濕度1％RH |
|
傳感器 |
鉑金電阻 PT100Ω/MV |
|
加熱系統 |
全獨立系統，鎳鉻合金電加熱式加熱器 |
|
加濕系統 |
外置隔離式，全不銹鋼淺表面蒸發式加濕器 |
|
除濕系統 |
采用蒸發器盤管露點溫度層流接觸除濕方式 |
|
供水系統 |
加濕供水采用自動控制.且可回收余水.節水降耗 |
|
制冷系統 |
全封閉風冷單級壓縮制冷方式/原裝法國“泰康”/全封閉風冷復迭壓縮制冷方式 |
|
循環系統 |
耐溫低噪音空調型電機.多葉式離心風輪 |
|
使用材料 |
外箱材質 |
優質碳素鋼板.磷化靜電噴塑處理/SUS304不銹鋼霧面線條發紋處理 |
|
內箱材質 |
SUS304不銹鋼板 |
|
保溫材質 |
聚氨酯硬質發泡/超細玻璃纖維綿 |
|
門框隔熱 |
雙層耐高低溫老化硅橡膠門密封條 |
|
標準配置 |
多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔（25、50mm）1個 |
|
安全保護 |
漏電、短路、超溫、缺水、電機過熱、壓縮機超壓、過載、過電流保護/控制器停電記憶 |
|
電源電壓 |
AC380V±10％ 50±0.5Hz 三相五線制 |
|
使用環境溫度 |
5℃～＋30℃ ≤85％RH |
|
注：1、以上數據均在環境溫度（QT）25℃.工作室無負載條件下測得
2、可根據用戶的具體要求定做非標型“溫度快速變化試驗室”
本技術信息，如有變動恕不另行通知 | |
